کارتر که در گفتمان عامیانه گاهی کارتل نیز تلفظ میشود، قطعهای حیاتی ولی اغلب نادیده گرفتهشده در موتورهای درونسوز است. این محفظه که در پایینترین نقطه موتور جای میگیرد، نه تنها وظیفه ذخیره و خنکسازی روغنموتور را بر عهده دارد، بلکه به عنوان سپری محافظ برای اجزای حساسی مانند میللنگ و شاتون عمل میکند. این مقاله از ایستگاه به بررسی جامع ساختار، عملکرد، انواع، علائم خرابی و راهکارهای نگهداری از کارتر موتور خودرو میپردازد و اهمیت آن را در سلامت و طول عمر موتور بازگو میکند.
موتور خودرو به مثابه قلب تپنده وسیله نقلیه، مجموعهای پیچیده از قطعات مکانیکی است که دائما در حال تعامل و همکاری با یکدیگر هستند. برای تضمین عملکرد نرم و کارآمد این قطعات تحت فشار و دمای بالا، سیستم روانکاری به عنوان سیستم گردش خون موتور وارد ماجرا میشود.
در کانون این سیستم، کارتر (Oil Pan) قرار دارد. اگرچه این قطعه در نگاه اول ساده به نظر میرسد، اما مهندسی دقیق حاکم بر طراحی، جنس و ساختار آن، نقشی تعیینکننده در کارایی موتور، مصرف انرژی و حتی آئرودینامیک خودرو ایفا میکند. درک کامل وظایف و ویژگیهای کارتر موتور برای هر مالک، راننده یا تعمیرکاری ضروری است تا از وقوع آسیبهای پرهزینه و جدی به موتور جلوگیری به عمل آورد.
آناتومی و وظایف کارتر موتور خودرو

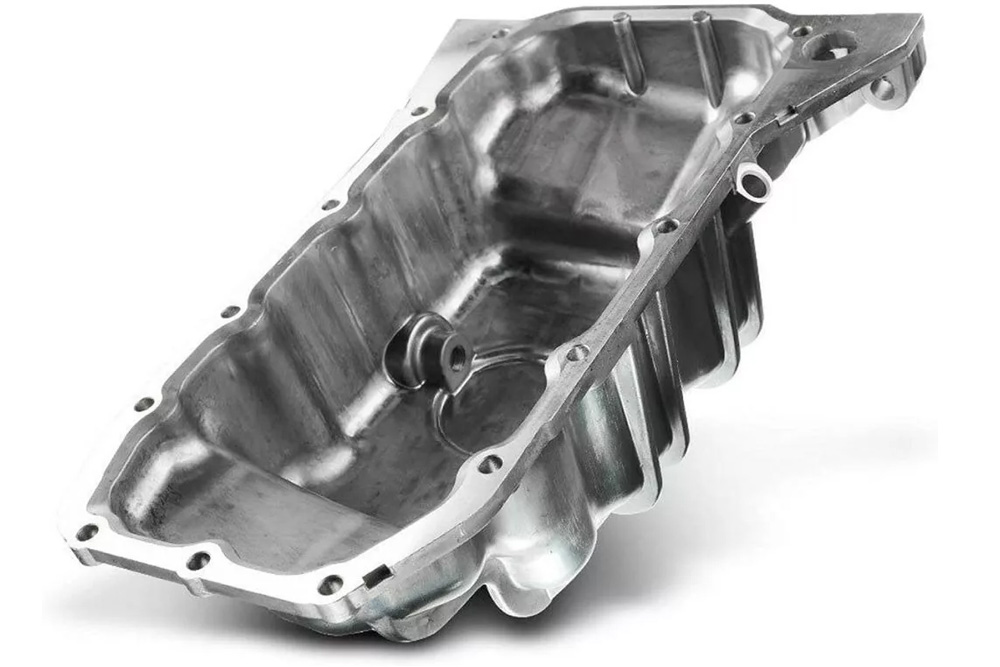

کارتر موتور یک محفظه کاسهای شکل است که معمولا از ورقهای فولادی پرسکاریشده یا آلیاژهای ریختهگریشده آلومینیومی ساخته شده و با پیچ و مهره و یک واشر (گسکت) درزگیر، به زیر بلوک سیلندر متصل میشود. این قطعه، مجری وظایف مهم زیر است.
ذخیرهسازی روغن
کارتر موتور به عنوان مخزن اصلی و حیاتی سیستم روانکاری عمل میکند. در حالت خاموشی موتور، این محفظه تمامی روغنموتور را در خود جمعآوری و ذخیره میسازد. این ذخیرهسازی نه تنها امکان آمادهباش سریع برای روشن شدن مجدد موتور را فراهم میآورد، بلکه پایه و اساس عملکرد صحیح پمپ روغن (اویل پمپ) است. پمپ روغن برای انجام وظیفه خود به یک منبع دائمی و قابل اعتماد روغن نیاز دارد که کارتر این نقش را به عهده میگیرد. بدون این مخزن ذخیره، سیستم روانکاری موتور قادر به انجام کار نبوده و قطعات حیاتی موتور در معرض آسیب فوری قرار میگیرند.
خنکسازی روغن
کارتر موتور نقش یک خنککننده ثانویه و حیاتی را برای روغنموتور ایفا میکند. پس از گردش در بخشهای داغی همچون یاتاقانها و دیواره سیلندر، روغن با دمای بسیار بالا به کارتر بازمیگردد. بدنه این محفظه، به ویژه اگر از جنس آلومینیوم باشد، با تبادل حرارت طبیعی با هوایی که از زیر خودرو میگذرد، دمای روغن را کاهش میدهد. در طراحیهای پیشرفتهتر، با افزودن بالههای خنککننده (شبیه رادیاتور) روی سطح خارجی کارتر، سطح تماس و متعاقبا کارایی فرآیند خنکسازی به طور چشمگیری افزایش مییابد. این عمل برای حفظ غلظت و خاصیت روانکاری روغن ضروری است.
محافظت مکانیکی
کارتر همچنین به عنوان یک سپر محکم فلزی، حافظ اجزای حیاتی و گرانقیمت پایین موتور است. این محفظه با قرارگیری در پایینترین نقطه، از میللنگ، شاتونها و انتهای میلههای رابط در برابر ضربات مستقیم سنگها، دستاندازها و موانع جادهای جلوگیری میکند. علاوه بر این، کارتر موتور با ایجاد یک پوشش نسبتا بسته، مانع از نفوذ آب، گل، گرد و غبار و دیگر آلایندههای محیطی به درون فضای میللنگ میشود. این محافظت دوگانه مکانیکی و محیطی، سهم بسزایی در افزایش طول عمر و قابلیت اطمینان موتور دارد.
جلوگیری از موجزنی روغن
یکی از وظایف مهم و مهندسیشده کارتر موتور خودرو، کنترل حرکت روغن و جلوگیری از پدیده خطرناک موجزنی است. در شرایط دینامیکی رانندگی مانند پیچیدنهای تند، شتابگیری یا ترمزهای شدید، روغن درون محفظه تمایل به جابجایی و ایجاد امواج شدید دارد. این موجزنی میتواند دریچه مکش پمپ روغن را به طور موقت در معرض هوا قرار دهد و در نتیجه به جای روغن، هوا به سیستم روانکاری تزریق شود. چنین اتفاقی که اصطلاحا به آن گرسنگی روغن میگوییم، به معنای قطع موقت روانکاری و ایجاد آسیب فوری به قطعات حساس موتور است.
برای حل این مشکل، صفحات یا دیوارههای مهارکنندهای به نام بَفل (Baffle) در طراحی داخلی کارتر تعبیه میشوند. این بفلها با شکستن و مهار حرکت روغن، اطمینان حاصل میکنند که دریچه مکش پمپ روغن همواره در تماس با روغن غوطهور باقی بماند و یک جریان پایدار و بدون وقفه برای سیستم تضمین شود.
تسهیل تعمیر و نگهداری

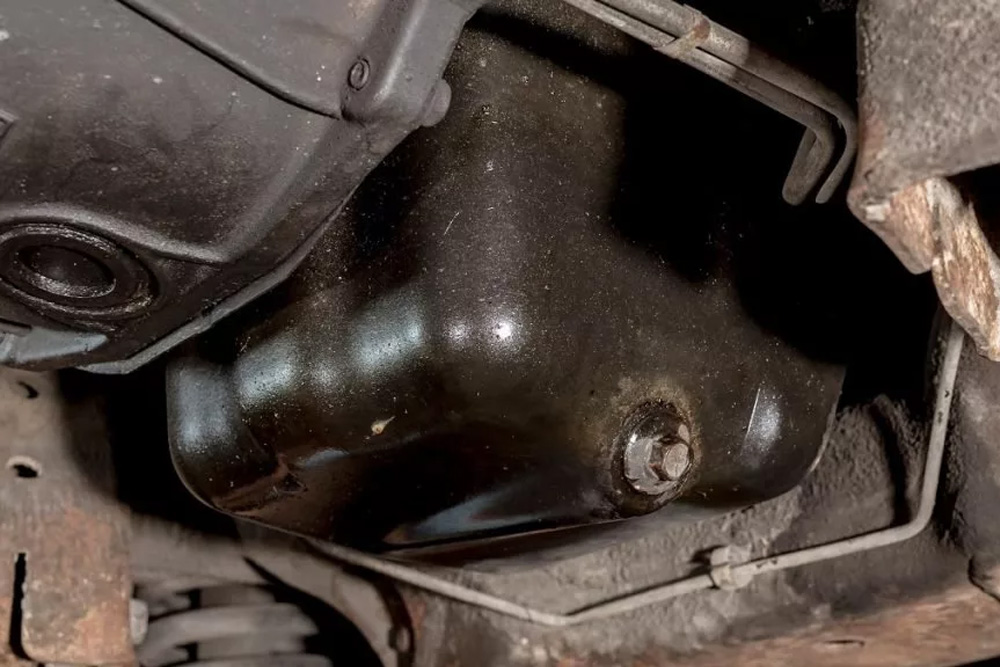

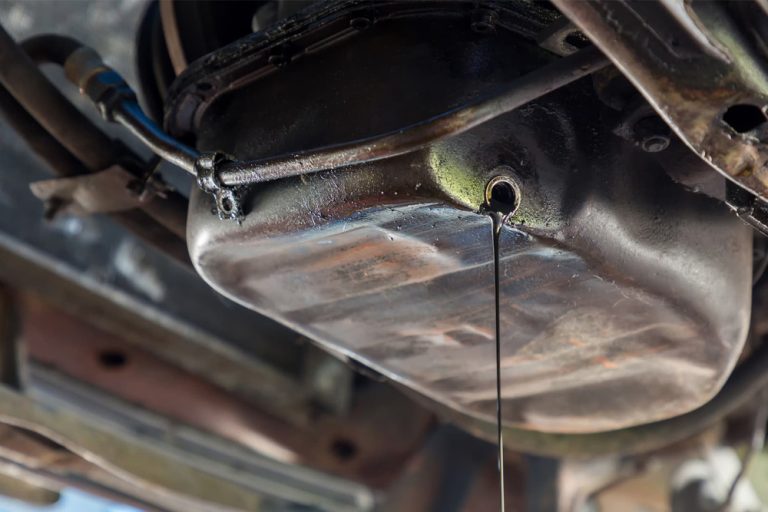

کارتر موتور با در نظر گرفتن نیاز به تعمیر و نگهداری آسان طراحی شده است. در پایینترین نقطه این محفظه، یک مجرای تخلیه به همراه پیچ روغن (Drain Plug) به چشم میخورد. این طراحی هوشمندانه امکان تخلیه سریع، کامل و تمیز کلیه روغن مستعمل موتور را در هنگام تعویض دورهای فراهم میآورد.
این دسترسی آسان، فرآیند سرویس را به طور قابل توجهی سهولت بخشیده و مکانیک را از بابت تخلیه مؤثر روغن کهنه و وجود فضای مناسب و کافی برای پر کردن روغن تازه آسودهخاطر میسازد. بنابراین، کارتر موتور نه تنها یک قطعه عملکردی، بلکه یک جزء کاربرپسند در فرآیند نگهداری پیشگیرانه خودرو در نظر گرفته میشود.
اجزای تشکیلدهنده و انواع کارتر موتور
با توجه به وظایف کارتر موتور، احتمالا میتوانید اجزای مختلف این قطعه حیاتی را حدس بزنید. یک کارتر استاندارد شامل بدنه، سینی اتصال، بفلها، مجرا و پیچ تخلیه و همینطور محلی برای نصب سنسور سنجش سطح روغن میشود.
- بدنه اصلی. ساختار کاسهای اصلی کارتر است که روغن را نگه میدارد و اغلب از فولاد پرسکاری یا آلومینیوم ریختهگری ساخته میشود.
- سینی اتصال (Flange). لبه صاف و سوراخدار دور کارتر که با واشر به بلوک سیلندر پیچ میشود و اتصال را آببندی میکند.
- صفحات جداکننده داخلی (Baffles). صفحات فلزی داخل کارتر که با جلوگیری از موجزنی روغن، اطمینان میدهند پمپ روغن همواره روغن مکش میکند.
- مجرا و پیچ تخلیه روغن (Drain Plug). دهانه و پیچی در پایینترین نقطه کارتر که امکان تخلیه آسان روغن کهنه در زمان سرویس را فراهم میآورد.
- محل نصب سنسور سطح روغن. نقطهای در بدنه کارتر که سنسور سطح یا فشار روغن بر روی آن نصب میشود تا اطلاعات را به کامپیوتر خودرو ارسال کند.
انواع کارتر از نظر سیستم روغنکاری
کارتر موتور از نظر روغنکاری به دو نوع اصلی تقسیم میشود؛ مرطوب و خشک.
سیستم کارتر مرطوب
رایجترین نوع در خودروهای تولید انبوه و معمولی، سیستم کارتر مرطوب (Wet Sump) است. در این سیستم، کارتر همان مخزن اصلی روغن در نظر گرفته میشود. پمپ روغن (اویل پمپ) مستقیما روغن را از کف کارتر مکش کرده و به مجاری موتور تزریق میکند. روغن پس از انجام کار، تحت نیروی گرانش به کارتر بازمیگردد. این سیستم ساده، کمهزینه و قابلاعتماد است.
سیستم کارتر خشک (Dry Sump)
سیستم پیشرفتهتر کارتر خشک (Dry Sump) عمدتا در خودروهای اسپرت، مسابقهای و بعضی موتورسیکلتهای قدرتمند به کار میرود. در این سیستم، کارتر کوچکتر است و تنها نقش یک گذرگاه موقت را ایفا میکند. یک پمپ مکش قوی روغن را به سرعت از کارتر خارج کرده و به یک مخزن روغن جداگانه که معمولا در جای دیگری از وسیله نقلیه نصب شده، منتقل میکند. سپس پمپ فشار، روغن را از این مخزن به سمت موتور میفرستد.
در مقایسه با سیستم مرطوب، سیستم کارتر خشک با مزایای مهمی همراه است. این سیسم با خارج کردن مخزن اصلی روغن از زیر موتور، مزایای مهندسی چشمگیری فراهم میکند که یکی از آنها، کاهش ارتفاع مرکز ثقل خودرو است که پایداری دینامیکی را بهبود میبخشد. همچنین با حذف مخزن حجیم، امکان کاهش ارتفاع کلی موتور و بهبود آئرودینامیک بدنه فراهم میشود.
از لحاظ عملکردی، این سیستم پدیده گرسنگی روغن را در پیچهای شدید، شتابگیری و ترمزهای سنگین کاملا حذف میکند، زیرا روغن در یک مخزن ثابت و مجزا ذخیره میشود. در نهایت، خنکسازی مؤثرتر روغن به دلیل حجم بیشتر مخزن و وجود مجاری و رادیاتورهای اختصاصی، از دیگر برتریهای این سیستم پیشرفته نسبت به سیستم مرطوب به حساب میآید.
علائم هشداردهنده و دلایل خرابی کارتر موتور
شناخت بهموقع علائم خرابی کارتر، یک مهارت حیاتی برای هر راننده به شمار میرود. این آگاهی به شما امکان میدهد قبل از آنکه یک نشتی ساده یا ترک کوچک به یک آسیب جبرانناپذیر موتور مانند یاتاقان زدن یا گیرپاژ تبدیل شود، مشکل را شناسایی و رفع کنید
نشتی روغن

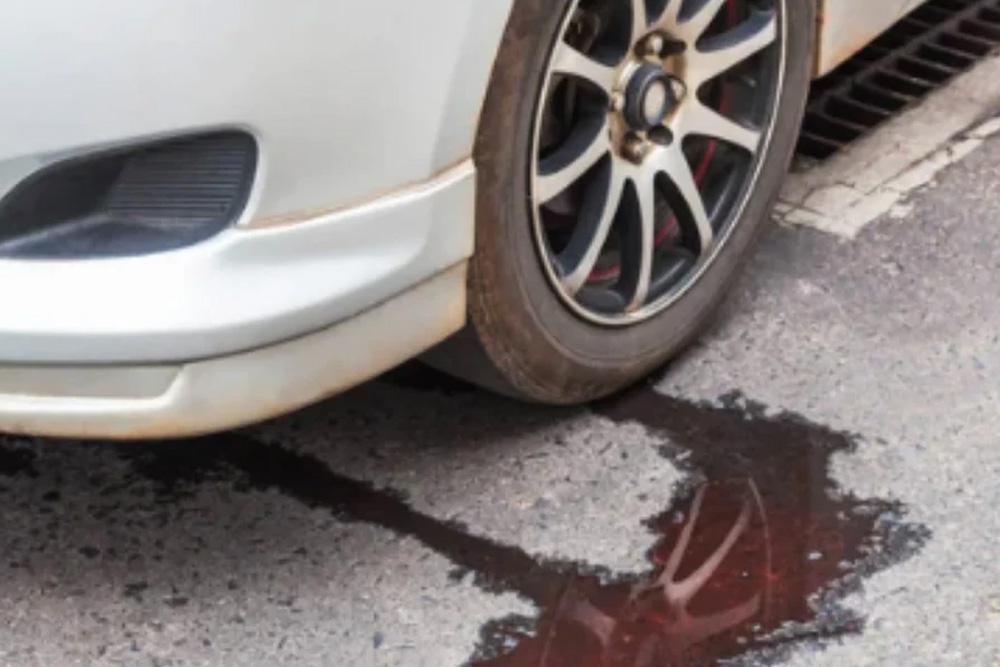

نشتی روغن واضحترین و رایجترین هشدار برای خرابی کارتر موتور است. مشاهده لکههای روغنی تازه و براق زیر محل پارک خودرو، نشان میدهد که روغن از این محفظه در حال نشت است. این نشتی معمولا به سبب آسیب فیزیکی به بدنه کارتر (ترک یا سوراخ)، فرسودگی واشر آببندی آن (گسکت)، یا شل شدن و خرابی پیچ تخلیه روغن به وجود میآید.
روشن شدن چراغ هشدار فشار یا سطح روغن
نشتی شدید از کارتر باعث کاهش خطرناک و سریع سطح روغن موتور میشود. این افت سطح، مستقیما به کاهش فشار روغن در سیستم می انجامد. سنسور فشار روغن این افت را تشخیص داده و بلافاصله چراغ هشدار روغن را روی نمایشگر روشن می کند که اغلب به شکل چراغ قوه است. روشن شدن این چراغ یک هشدار فوری و جدی به شمار میآید و نیاز به توقف فوری خودرو و بررسی دارد.
صداهای غیرعادی موتور
کمبود روغن ناشی از نشتی، منجر به روانکاری ناکافی یاتاقانهای میللنگ و دیگر قطعات متحرک میشود. صدای تقتق یا کوبش از پایین موتور (صدای یاتاقان) یا صدای خشخش از بالا (سوپاپها) از جمله علائم هشداردهنده جدی هستند.
بوی روغن سوخته
بوی روغن سوخته یک نشانه محسوس بوده که اغلب با خروج دود آبی-سفید رنگ از اگزوز یا حتی از زیر کاپوت همراه است. این اتفاق زمانی رخ میدهد که روغن نشتیافته از کارتر یا دیگر نقاط موتور، روی سطوح بسیار داغ مانند منیفولد خروجی یا بدنه بلوک سیلندر چکه کند. در این تماس، روغن به سرعت میسوزد و آن بوی تند و مشخص را تولید میکند که یک هشدار مهم برای وجود نشتی است.
دلایل عمده خرابی کارتر موتور چیست؟
دلایل خرابی کارتر موتور خودرو متنوع و گاه پیچیده هستند. این عوامل تخریب میتوانند ریشه فیزیکی (مانند ضربه) یا شیمیایی (مانند خوردگی) داشته باشند که هر یک به شیوهای خاص، یکپارچگی این قطعه را تهدید میکنند. در ادامه، مهمترین و رایجترین دلایل آسیبدیدگی کارتر موتور را معرفی میکنیم.
آسیب فیزیکی
آسیب فیزیکی (ترک یا سوراخ شدگی) رایجترین دلیل خرابی کارتر موتور است و از ضربه مستقیم به بدنه آن نشأت میگیرد. برخورد با سنگهای پرتابشده از جاده، عبور با سرعت از روی دستاندازهای بلند یا چالهها، و حتی تصادفات جزئی میتواند باعث ایجاد فرورفتگی، ترکهای مویی یا سوراخهای کامل در این محفظه فلزی نسبتا نازک شود.
فرسودگی واشر
این قطعه لاستیکی یا فیبری که بین کارتر و بلوک موتور قرار میگیرد، بر اثر حرارت مداوم موتور، ارتعاشات طولانیمدت و گذشت زمان، خاصیت کشسانی و انعطاف خود را از دست میدهد. در نتیجه، واشر یا همان گسکت حالت سخت و شکننده به خود میگیرد و دیگر نمیتواند اتصال را به طور کامل آببندی کند. این موضوع در نهایت منجر به نشتی روغن از خط درز میشود.
شوک حرارتی
شوک حرارتی زمانی رخ میدهد که بدنه داغ کارتر که اغلب دمای آن به بالای ۱۰۰ درجه سانتیگراد میرسد، به طور ناگهانی با یک ماده سرد، مانند آب یک گودال یا برف، تماس پیدا کند. این تماس باعث انقباض سریع و ناهمگون بخشی از فلز شده که تنش شدید داخلی ایجاد میکند. این تنش میتواند به شکل ترکهای ریز یا حتی شکست در بدنه کارتر ظاهر شود.
خوردگی شیمیایی
از دیگر دلایل خرابی کارتر موتور میتوان به فعل و انفعالات نامطلوب شیمیایی اشاره کرد. خوردگی نوعی آسیب شیمیایی است که به تدریج در کارتر ظاهر میشود. اگر مایعات خورنده مانند ضد یخ، روغن ترمز یا اسید باتری به مدت طولانی روی بدنه کارتر نشت کرده و باقی بمانند، به مرور زمان باعث فرسایش شیمیایی فلز، نازک شدن دیواره و ایجاد حفره یا سوراخ در کارتر موتور و در نهایت نشتی روغن را به دنبال دارد.
تعمیر نادرست
این مشکل اغلب هنگام نصب کارتر موتور یا تعویض واشر آن رخ میدهد. سفت کردن بیش از حد پیچها با آچار پرگار، باعث کج شدن فلنج (سطح صاف اتصال) و شکستن واشر میشود. همچنین استفاده از واشرهای غیراصلی و بیکیفیت که تحمل حرارت و فشار را ندارند، با ایجاد مشکلاتی همچون نشت روغن همراه خواهد بود.
راهکارهای پیشگیری، تعمیر و تعویض کارتر موتور
نخستین و مؤثرترین اقدام در راستای حفظ سلامت کارتر خودرو، نصب سینی حفاظتی موتور است. این سپر محکم از جنس پلاستیک فشرده، فایبرگلاس یا آلومینیوم، مانند یک زره از کارتر موتور در برابر ضربات مستقیم سنگها و موانع جاده محافظت میکند. دومین راهکار، انجام بازرسی و سرویس دورهای منظم است که شامل چک هفتگی سطح روغن، بررسی بصری زیر خودرو برای تشخیص هرگونه نشتی یا آسیب، و تعویض بهموقع روغن و فیلتر آن مطابق با دستور کارخانه میشود.
در نهایت، توجه به شرایط رانندگی و پرهیز از رانندگی تهاجمی، عبور با سرعت از روی دستاندازها، چالهها و موانع ناشناخته، خطر برخورد شدید را به حداقل میرساند. رعایت این سه اصل ساده، طول عمر کارتر به عنوان یک قطعه حیاتی در موتور خودرو را تضمین میکند.
و اما چه زمانی باید کارتر موتور را تعمیر و چه زمان باید آن را تعویض کرد؟ برای ترکها یا سوراخهای کوچک، میتوان از چسبهای اپوکسی مخصوص فلز یا جوشکاری سرد برای تعمیر موقتی قطعه کمک گرفت. در اسرع وقت باید کارتر را تعویض کرد. برای نشتی از ناحیه واشر نیز معمولا تعویض واشر مشکل را حل میکند و نیازی به تعویض کامل قطعه نیست.

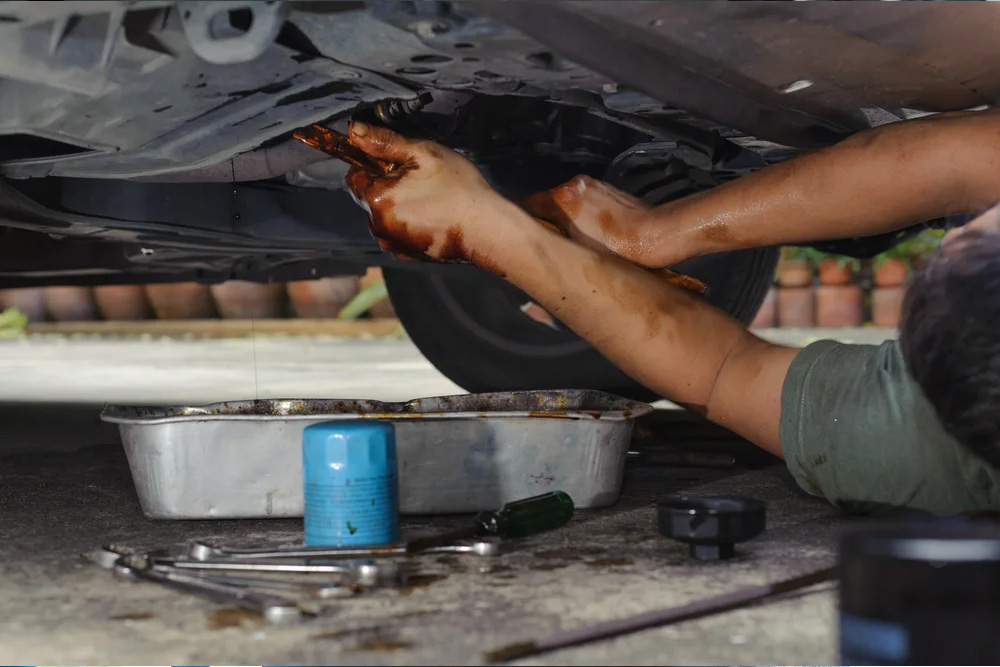

اما در صورت آسیب ساختاری جدی (ترکهای بزرگ، فرورفتگی شدید، خوردگی وسیع) یا خرابی رزوه پیچ تخلیه، تعویض کارتر ضروری است. در این فرآیند پس از تخلیه روغن، پیچها باز شده، سطح اتصال روی بلوک سیلندر به دقت تمیز و عاری از ذرات قدیمی واشر می شود و سپس کارتر جدید به همراه یک واشر نو جای قطعه معیوب را میگیرد. رعایت گشتاور صحیح و ترتیب بستن پیچها طبق دفترچه راهنمای موتور، برای جلوگیری از نشتی آینده حیاتی است.
جمعبندی
کارتر موتور خودرو، نماد یک قطعه مهندسیشده ظریف در پوششی ساده است. این قطعه فراتر از یک روغندان، نقشی چندوجهی در ذخیرهسازی، خنکسازی، محافظت و پالایش روغن ایفا میکند. غفلت از سلامت آن، میتواند به عنوان نقطهای آسیبپذیر، زنجیره امنیت روانکاری موتور را گسسته و هزینههای گزاف تعمیراتی را به دنبال داشته باشد. بنابراین، نگهداری پیشگیرانه شامل نصب محافظ، بازرسی منظم و رانندگی محتاطانه، سرمایهگذاری کوچکی برای تضمین سلامت و طول عمر قلب تپنده خودرو محسوب میشود. درک این قطعه، گامی اساسی در جهت مسئولیتپذیری در قبال نگهداری از وسیله نقلیه است.
