در قلمرو پیچیده مهندسی خودرو، جایی که فناوری و ایمنی در هم میآمیزند، سیستم فرمان به عنوان ستون فقرات ارتباط انسان و ماشین ایفای نقش میکند. این سیستم، فراتر از یک مکانیسم انتقال ساده، پلی است میان اراده راننده و پاسخ دینامیکی خودرو. در مرکز این شبکه حیاتی، جعبه فرمان خودرو قرار دارد؛ قطعهای که شاید در نگاه اول ساده به نظر برسد، اما در واقع مغز متفکر سیستم هدایت محسوب میشود.
اهمیت این سیستم زمانی تجلی پیدا میکند که بدانیم بر پایه آمارهای معتبر سازمانهای ایمنی بینالمللی، حدود ۳ درصد از تصادفات مرگبار ریشه در نقصهای سیستم فرمان دارند. در بستر خودرویی ایران، با توجه به تنوع گسترده ناوگان از خودروهای قدیمی تا مدرن، درک عمیق عملکرد و نگهداری جعبه فرمان تبدیل به ضرورتی انکارناپذیر شده است. در این مقاله از ایستگاه، سفری خواهیم داشت به اعماق سیستم جعبه فرمان ماشین، از سازوکارهای بنیادین تا پیچیدگیهای فنی و راهکارهای نگهداری.
کالبدشکافی یک شاهکار مهندسی
جعبه فرمان خودرو حلقه واسط حیاتی میان غربیلک فرمان و چرخهای جلو محسوب است. هنگامی که راننده دست به چرخش فرمان میبرد، این حرکت نخست از طریق ستون فرمان و سپس شفت ورودی به درون جعبه فرمان راه مییابد. درون این محفظه فلزی، تحولی شگرف رخ میدهد و حرکت دورانی به حرکت خطی تبدیل میشود. این دگرگونی بنیادین، سنگ بنای هدایت خودرو به حساب میآید.
میلههای فرمان و سیبکها، این حرکت خطی تازهمتولد شده را به چرخهای خودرو منتقل کرده و مسیر حرکت را دگرگون میسازند. اما کارکرد جعبه فرمان به این انتقال ساده محدود نمیشود. افزایش گشتاور، دیگر وظیفه حیاتی این سیستم است. اگر این ویژگی وجود نداشت، تنها هرکول میتوانست فرمان خودرو را در سرعتهای پایین بچرخاند! در سیستمهای مدرن، این افزایش گشتاور یا از طریق نسبتهای دندهای محقق میشود یا به یاری سیستمهای هیدرولیکی و الکتریکی.
دقت در انتقال حرکت، سومین رکن اساسی عملکرد جعبه فرمان خودرو است. یک سیستم سالم باید عاری از هرگونه لقی باشد تا کوچکترین حرکت دست راننده بیدرنگ به چرخها منتقل شود. این دقت ظریف در لحظات بحرانی رانندگی، همان خط باریک میان امنیت و خطر است.
آشنایی با انواع جعبه فرمان خودرو
طی مسیر تکامل صنعت خودروسازی، گونههای مختلفی از جعبه فرمان خودرو متولد شده و هر یک با مزیتها و محدودیتهای خاص خود بالیدهاند.
سیستم راک اند پینیون

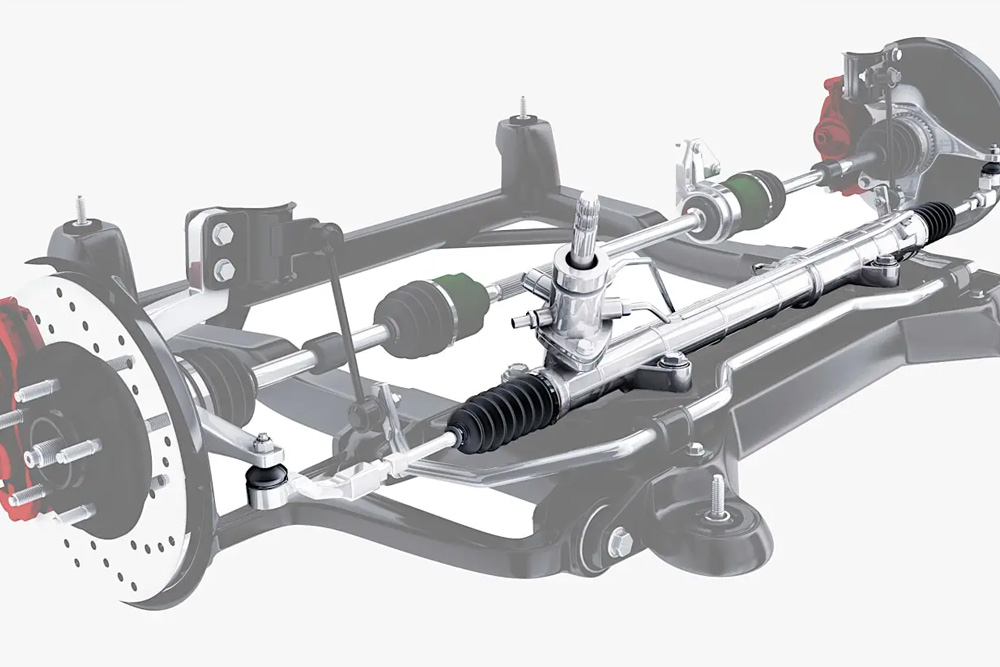

سیستم راک اند پینیون امروزه در صدر فهرست محبوبترین سیستمهای فرمان خودروهای سواری قرار دارد. در این طراحی، یک چرخدنده کوچک به نام پینیون با چرخدنده خطی موسوم به راک درگیر میشود. چرخش پینیون، راک را به حرکت درآورده و جهت چرخها را تغییر میدهد. این سیستم با ترکیبی از سادگی، دقت بالا و مقرون بهصرفه بودن، قلب تپنده اکثر خودروهای داخلی به شمار میآید.
سیستم توپی گردشی
سیستم توپی گردشی یادگار روزگاری است که خودروهای سنگین و برخی مدلهای کلاسیک را هدایت میکرد. در این معماری، یک چرخدنده حلزونی با مجموعهای از ساچمههای فولادی همکاری میکند. این ساچمهها در مسیری بسته به گردش درآمده و حرکت دورانی را به خطی تبدیل میکنند. استحکام در برابر بارهای سنگین و دوام مثالزدنی، امضای این سیستم تاریخی است.
جعبه فرمان هیدرولیکی
جعبه فرمان هیدرولیکی جهشی بزرگ در فناوری فرمان را به نمایش میگذارد. در این سیستم، پمپی که به موتور خودرو متصل است، روغن هیدرولیک را تحت فشار قرار داده و به سیلندرهای جعبه فرمان میفرستد. نتیجه این فرآیند، نرمی ابریشمی و لطافتی بینظیر در فرمان است. البته این نرمی به بهای پیچیدگی فنی بیشتر و نیاز به نگهداری دقیقتر تمام میشود.
جعبه فرمان الکتریکی

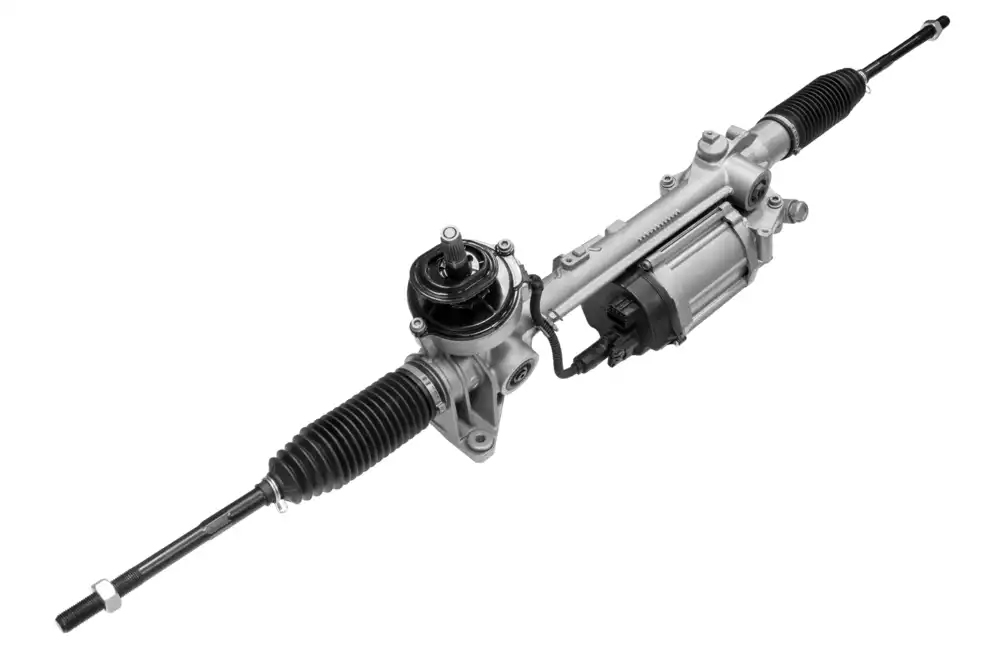

جعبه فرمان الکتریکی تاج پیشرفتهای نوین در این عرصه است. موتور الکتریکی در این سیستم به راننده در چرخش فرمان کمک میکند. غیاب پمپ، روغن و شلنگهای هیدرولیک، این سیستم را سبکوزن و کممصرف ساخته است. هوشمندی این فناوری در توانایی تنظیم میزان کمک فرمان بر اساس سرعت خودرو تجلی مییابد؛ نرمی در سرعتهای پایین برای مانور آسان و سفتی در سرعتهای بالا برای کنترل بهتر.
آناتومی یک سیستم پیچیده
درک معماری درونی جعبه فرمان، کلید حفظ ایمنی و کنترل خودرو است. آگاهی از نقش هر جزء در این سمفونی پیچیده مکانیکی، به راننده امکان تشخیص بهموقع اختلالات، پیشگیری از خرابیهای پرهزینه و تصمیمگیری آگاهانه برای نگهداری صحیح این قلب تپنده سیستم هدایت را میدهد.
محفظه؛ دژ محافظ سیستم
محفظه جعبه فرمان خودرو همانند دژ مستحکمی است که از اجزای حیاتی درونش را در برابر تهدیدات بیرونی مصون نگه میدارد. این پوسته محکم، معمولا از چدن با استحکام بالا یا آلیاژهای سبکوزن آلومینیوم ساخته میشود تا ضمن تحمل فشارهای مکانیکی سنگین، از نفوذ عوامل مخربی مانند گرد و غبار، رطوبت و آلایندهها به درون سیستم جلوگیری کند.
محفظه همچنین وظیفه حفظ روانکارها (روغن یا گریس) را بر عهده دارد و با ایجاد محیطی بسته و کنترلشده، امکان عملکرد نرم و دقیق قطعات داخلی مانند دندهها، یاتاقانها و شفتها را در طول زمان فراهم میسازد. یکپارچگی و سلامت این دژ فلزی، پایه اساسی دوام و قابلیت اعتماد کل سیستم فرمان است.
شفت ورودی؛ پیک ارتباطی
شفت ورودی نقش خط ارتباطی حیاتی و مستقیم بین غربیلک فرمان و قلب سیستم را ایفا میکند. این قطعه میلهای، حرکات چرخشی دقیق و ظریف دست راننده را بی کم و کاست از ستون فرمان دریافت کرده و بلافاصله به درون مکانیزم پیچیده جعبه فرمان منتقل میکند. عملکرد بینقص این پیک ارتباطی، شرط اولیه پاسخگویی آنی و حس فرمانپذیری مستقیم خودرو است.
هرگونه لقی، فرسودگی یا اعوجاج در این شفت، میتواند مانند یک اختلال در خط ارتباط، دقت و اطمینان انتقال فرمان را مخدوش ساخته و احساس مبهم و غیرمستقیمی از هدایت خودرو را به راننده انتقال دهد. سلامت این اتصال، اساس یک رابط مکانیکی قابل اعتماد است.
اجزای انتقال نیرو؛ نقشآفرینان اصلی
در قلب جعبه فرمان خودرو مکانیزمهای هوشمندانهای قرار دارند که مسئول تبدیل حرکت دورانی به خطی و انتقال دقیق نیرو هستند. این اجزا، نقشآفرینان اصلی در صحنه هدایت خودرو محسوب میشوند. البته سیستمهای راک اند پینیون و سیستمهای توپ گردشی، اندکی تفاوت در اجزا دارند.
در سیستم راک اند پینیون؛ پینیون و راک
مهمترین اجزای انتقال نیرو در سیستم راک اند پینیون شامل پینیون و راک میشوند.
پینیون: این چرخدنده کوچک اما حیاتی، مستقیما به شفت ورودی متصل است. پینیون به عنوان نقطه آغاز تبدیل نیرو عمل کرده و با چرخش دقیق خود، انرژی مکانیکی را از فرمان دریافت و منتقل میکند.
راک: درگیر با دندانهای پینیون، یک میله دندانهدار خطی است. چرخش پینیون، راک را به چپ یا راست میراند. این حرکت خطی راک، خروجی نهایی جعبه فرمان است که مستقیما از طریق میلههای درگ لینک به چرخها منتقل شده و جهت آنها را تغییر میدهد. هماهنگی بیعیب این دو جزء، تضمینکننده دقت و پاسخگویی سریع فرمان است.
در سیستم گردش توپی؛ چرخدنده حلزونی و ساچمهها
اجزای انتقال نیرو در سیستم گردش توپی عبارتاند از چرخدنده حلزونی و یک سری ساچمه. شامل پینیون و راک میشوند.
چرخدنده حلزونی: این قطعه که به شفت ورودی متصل است، هسته مرکزی سیستم محسوب میشود. شکل مارپیچ و شیاردار آن، مسیر حرکت را برای ساچمهها تعریف میکند.
مجموعه ساچمهها: ساچمههای فولادی درون شیارهای چرخدنده حلزونی و یک مهره متناظر قرار میگیرند. با چرخش حلزونی، این ساچمهها به گردش درآمده و باعث حرکت خطی مهره میشوند. این مکانیزم اصطکاک را به شدت کاهش داده، حرکت را نرمتر میسازد و قابلیت تحمل بارهای سنگینتر را فراهم میآورد. حرکت خطی مهره در نهایت به یک اهرم (پیتومن آرام) منتقل شده و باعث چرخش چرخها میشود. این طراحی برای دوام بالا و خودروهای سنگین بهینه شده است.
سیستم آببندی؛ کاسهنمدها و واشرها
در دنیای مکانیکی جعبه فرمان خودرو سلامت و طول عمر کل سیستم به شدت به عملکرد بیعیب یک خط دفاعی نامرئی بستگی دارد؛ سیستم آببندی. این سیستم شامل کاسهنمدها (Seals) و واشرها (Gaskets) میشود که همچون نگهبانان مرزی دقیق و سختگیر عمل میکنند. وظیفه اصلی آنها حفظ یکپارچگی محیط داخلی محفظه است.
این نگهبانان از گریز روانکارهای حیاتی به بیرون جلوگیری میکنند، زیرا فقدان این مواد به معنای سایش خشک و نابودی قطعات است. همزمان، سدی نفوذناپذیر در برابر تهاجم دشمنان خارجی مانند گرد و غبار جاده، رطوبت و آلایندههای شیمیایی به وجود میآورند. با محافظت از خلوص و کیفیت روانکارها، این قطعات کوچک اما حیاتی، زمینه را برای عملکرد نرم، بیصدا و بادوام ارکستر داخلی جعبه فرمان در طول سالها فراهم میسازند. خرابی این مرزبانان دلیل اصلی مشکلات بزرگ و پرهزینه به حساب میآید.
اجزای اصطکاکی؛ یاتاقانها و بوشها
در قلب عملکرد روان و دقیق جعبه فرمان خودرو گروهی از قطعات خاموش اما حیاتی حضور دارند که اصطکاک را به خدمت میگیرند و حرکت را ممکن میسازند. یاتاقانها و بوشها، مأموران اختصاصی ایجاد حرکت نرم و بیصدا هستند. این اجزا با حذف تماس مستقیم و مخرب فلز با فلز، بستری برای چرخش و لغزش آزادانه قطعات متحرک فراهم میآورند و مانع اتلاف انرژی و سایش زودرس میشوند.
آنها همچون ضربهگیرهای ماهری عمل میکنند که ارتعاشات خشن ناشی از جاده و تنشهای داخلی مکانیسم را به خود جذب میکنند. این کار نهتنها باعث جلوگیری از انتقال لرزشهای آزاردهنده به غربیلک فرمان و دستان راننده میشود، بلکه آرامشی قابل توجه را به کابین خودرو هدیه میدهد. سلامت این مأموران نامرئی، کلید حفظ حساسیت دقیق فرمان، نرمی چرخش آن و طولانی شدن عمر قطعات اصلی و گرانقیمت سیستم است. فرسودگی آنها نیز اغلب با ظهور لقی، صداهای تقهای و کاهش تدریجی آن حس اطمینانبخش در فرمانپذیری همراه میشود.
سیستمهای کمکی؛ پمپ هیدرولیک، سیلندر، شیر کنترل
فراتر از مکانیزمهای مکانیکی خالص، فناوریهای کمکی وارد عمل شدهاند تا کار راننده را به شکلی چشمگیر آسانتر سازند. در سیستمهای هیدرولیکی، یک مجموعه هماهنگ، نیروی موردنیاز برای چرخاندن چرخها را تقویت میکند.
پمپ هیدرولیک که معمولا توسط تسمه از موتور خودرو به حرکت درمیآید، قلب تپنده این سیستم است. این پمپ به طور مداوم روغن مخصوص فرمان را با فشار بالا پمپاژ، و انرژی هیدرولیک لازم را تولید میکند. این روغن تحت فشار، به سمت سیلندر واقع در بدنه جعبه فرمان یا میله راک هدایت میشود. سیلندر با تبدیل هوشمندانه این فشار هیدرولیک به حرکت خطی مکانیکی، به چرخش دندهها یا حرکت میله راک کمک شایانی میکند و بار اصلی نیرو را از دوش راننده برمیدارد.
کنترل این جریان قدرتمند بر عهده شیر کنترل است. این شیر غالبا بر اساس سرعت خودرو یا گشتاور اعمالشده به فرمان عمل کرده و میزان دقیق فشار و جریان روغن را تنظیم میکند. این تنظیم هوشمندانه ضمانت میدهد که در سرعتهای پایین برای پارک کردن، کمک بیشتری ارائه شود و در سرعتهای بالا برای حفظ ثبات و احساس امنیت، این کمک کاهش یابد. این سه جزء در کنار هم، تجربه رانندگی نرم، راحت و مطمئنی را به وجود میآورند.
نشانههای خرابی جعبه فرمان خودرو
شناسایی بهموقع نشانههای خرابی جعبه فرمان خودرو تنها یک اقدام احتیاطی نیست؛ بلکه هنر پیشگیری از فاجعه است. گوش سپردن به این هشدارها میتواند میان ایمنی و خطر، مرز باریکی تعیین کند.
لقی یا بازی بیشازحد فرمان
از شایعترین و خطرناکترین علائم خرابی، وجود لقی یا بازی در فرمان است. در این حالت، راننده وادار میشود فرمان را چند درجه اضافی بچرخاند تا چرخها واکنش نشان دهند. این فاصله زمانی و مکانی خطرناک، اغلب زاده ساییدگی دندههای داخلی، فرسودگی یاتاقانهای حیاتی یا شل شدن اتصالات مکانیکی است و میتواند در شرایط اضطراری، کنترل خودرو را به تأخیر بیندازد.
صداهای غیرعادی
جعبه فرمان سالم باید تقریبا بیصدا عمل کند. شنیدن صداهای غیرعادی، پیام اضطراری قطعات فرسوده به حساب میآیند. صدای تقتق یا کوبیدن معمولا نشان از ساییدگی دندهها، شکستگی قطعات یا آسیب یاتاقانها دارد. در سیستمهای هیدرولیکی، صدای سوت یا ناله مداوم، فریاد کمکخواهی پمپ فرمان بوده یا خبر از کمبود روغن هیدرولیک میدهد. این صداها اغلب در پیچها یا هنگام چرخش کامل فرمان تشدید میشوند.
سفتی غیرطبیعی در گردش فرمان
فرمانپذیری نرم و یکنواخت، نشانه سلامت جعبه فرمان خودرو است. هنگامی که چرخاندن فرمان، به ویژه در سرعتهای پایین یا هنگام پارک، به نیروی قابلتوجهی نیاز پیدا میکند، زنگ خطری جدی به صدا درآمده است. در سیستمهای هیدرولیکی، این سفتی معمولا از کمبود روغن، خرابی پمپ، گرفتگی شلنگها یا اختلال در شیر کنترل ناشی میشود. در سیستمهای مکانیکی، این مشکل میتواند به خرابی بلبرینگها یا عدم روغنکاری مناسب ربط داشته باشد.
نشت روغن
در اطراف جعبه فرمان یا زیر خودرو، لکههای روغن قرمزرنگ (روغن هیدرولیک فرمان) علامت واضح و بیپردهای از خرابی هستند. این نشت معمولا از فرسودگی کاسهنمدها، ترکخوردگی محفظه یا شل شدن اتصالات نشأت میگیرد. ادامه رانندگی با این مشکل نهتنها سیستم را خشک و مستعد سایش شدید میکند، بلکه میتواند به ناگهانی بودن خرابی و از دست رفتن کامل کنترل بینجامد.
کشیده شدن خودرو به یک سمت
اگر خودرو در مسیر مستقیم و روی جاده هموار، تمایل مداوم به کشیده شدن به چپ یا راست دارد، به احتمال زیاد مشکلی برای جعبه فرمان اتفاق افتاده است. این حالت با عدم تراز چرخها متفاوت بوده و اغلب حتی پس از ترازبندی صحیح چرخها نیز باقی میماند، چراکه منشأ آن به توزیع نابرابر نیرو یا مقاومت در مکانیزم داخلی جعبه فرمان خودرو بازمیگردد.
رازهای عمر طولانی جعبه فرمان خودرو
عمر و قابلیت اطمینان جعبه فرمان خودرو نتیجهای مستقیم از تعامل چندین عامل کلیدی است. درک این عوامل و مدیریت آنها، نهتنها هزینههای تعمیرات را کاهش میدهد، بلکه سرمایهگذاری اساسی روی ایمنی به شمار میآید. با ترکیب چهار نکته زیر میتوانید عمر مفید جعبه فرمان خودرو را به حداکثر رسانده و از ایمنی و لذت رانندگی مطمئن برای کیلومترها و سالهای بیشتری بهرهمند شوید.
کیفیت ساخت و مواد اولیه
سنگ بنای دوام هر جعبه فرمان، در کارخانه و در لحظه ساخت آن گذاشته میشود. استفاده از مواد اولیه مرغوب مانند فولادهای آلیاژی با کربن مناسب و عملیات حرارتی دقیق، مقاومت قطعات در برابر سایش و خستگی را به شکل چشمگیری افزایش میدهد. دقت در ماشینکاری و مونتاژ نیز از ایجاد لقی اولیه جلوگیری کرده و هماهنگی ایدهآل قطعات را برای سالها تضمین میکند. سرمایهگذاری روی یک قطعه باکیفیت (اصلی یا معتبر جایگزین)، در بلندمدت مقرون بهصرفهتر از خرید قطعات ارزانقیمت و موقتی است.
هنر رانندگی اصولی و غیرتهاجمی
شیوه رانندگی شما، تأثیر مستقیمی بر سلامت مکانیزمهای داخلی جعبه فرمان دارد. اجتناب از چرخاندن فرمان در حالت سکون کامل خودرو، یکی از قوانین شمرده میشود، چراکه این عمل، بالاترین فشار ممکن را به دندهها و اتصالات وارد میآورد. بهطور مشابه، کاهش سرعت در مواجهه با دستاندازها، چالهها و ناهمواریهای جدی، از انتقال ضربات مخرب به سیستم جلوگیری میکند. در مقابل رانندگی تهاجمی با پیچیدنهای ناگهانی و تند باعث استرس مکانیکی مضاعف میشود.
نگهداری پیشگیرانه
منظمترین و حیاتیترین عامل تحت کنترل شما برای طولانی کردن طول عمر جعبه فرمان خودرو پیروی از برنامه نگهداری دورهای است. در سیستمهای هیدرولیک، بررسی دورهای سطح و کیفیت روغن فرمان و تعویض آن در بازههای توصیهشده توسط سازنده، از تشکیل لجن، کاهش خاصیت روانکاری و در نهایت خرابی پمپ و شیرآلات جلوگیری میکند. در سیستمهای مکانیکی نیز روغنکاری اتصالات و مفاصل بیرونی و بازرسی گردگیرها (بوتها) برای پیشگیری از ورود گرد و غبار و رطوبت، ضرورت دارد. بازدید دورهای از جعبه فرمان و اطراف آن برای شناسایی هرگونه نشتی روغن یا آسیب فیزیکی نیز توصیه میشود.
شرایط محیطی
شرایط عملیاتی خودرو نیز در معادله عمر مفید نقش دارد. رانندگی مکرر در جادههای خاکی، شنی یا بسیار ناهموار، حجم بالایی از آلایندهها و ارتعاشات مخرب را به سیستم تزریق میکند. در چنین شرایطی، بازههای بازرسی و نگهداری باید کوتاهتر در نظر گرفته شوند. همچنین اقلیمهای خاص مثل مناطق مرطوب یا نزدیک به دریا یا دماهای بسیار پایین میتوانند بر خواص مواد و روانکارها تأثیر منفی بگذارند و به همین خاطر نیاز به توجه ویژه دارند.
نگهداری و تعمیر جعبه فرمان خودرو
فلسفه نگهداری پیشگیرانه، حکمت برتر در مدیریت سیستم فرمان است. بررسی دورهای این سیستم باید به بخشی جداییناپذیر از سرویسهای منظم خودرو تبدیل شود. در این ارزیابیها، سطح و کیفیت روغن فرمان در سیستمهای هیدرولیکی بازبینی میشود، کاسهنمدها و گردگیرها از نظر پارگی یا نشتی مورد بررسی قرار میگیرند و میزان لقی فرمان اندازهگیری میشود.
توجه به فشار باد لاستیکها نیز در سلامت سیستم فرمان نقش مهمی ایفا میکند. لاستیکهای با فشار نامناسب یا نامتعادل، بار اضافی بر سیستم فرمان تحمیل کرده و موجب سفتی فرمان و افزایش ساییدگی قطعات میشوند. در صورت مشاهده هر یک از نشانههای هشداردهنده، مراجعه فوری به متخصص الزامی است. تعمیر جعبه فرمان دانش و ابزارهای ویژه خود را طلب میکند و اقدام افراد غیرمتخصص میتواند به فاجعهای جانی و مالی بینجامد. در مواردی مانند ساییدگی شدید دندهها یا ترک محفظه، چارهای بهجز تعویض کامل جعبه فرمان باقی نمیماند.
جمعبندی
جعبه فرمان خودرو بیش از یک قطعه مکانیکی، نماد امنیت و اعتماد در دنیای متحرک امروز است. این سیستم، حلقه اتصال اراده انسانی و پاسخ ماشینی بوده و مستقیما بر قابلیت کنترل و هدایت خودرو اثر میگذارد. آگاهی از عملکرد، گونهها و نشانههای فرسودگی این سیستم برای هر رانندهای حکم سواد بقا را دارد. نگهداری دورهای و توجه به نشانههای اولیه آسیب، میتواند مانع از وقوع حوادث جادهای شده و هزینههای تعمیر را به حداقل برساند. سرمایهگذاری در مراقبت مناسب از سیستم فرمان، نهتنها تصمیمی اقتصادی، بلکه انتخاب مسئولانهای برای حفظ جان سرنشینان است.
